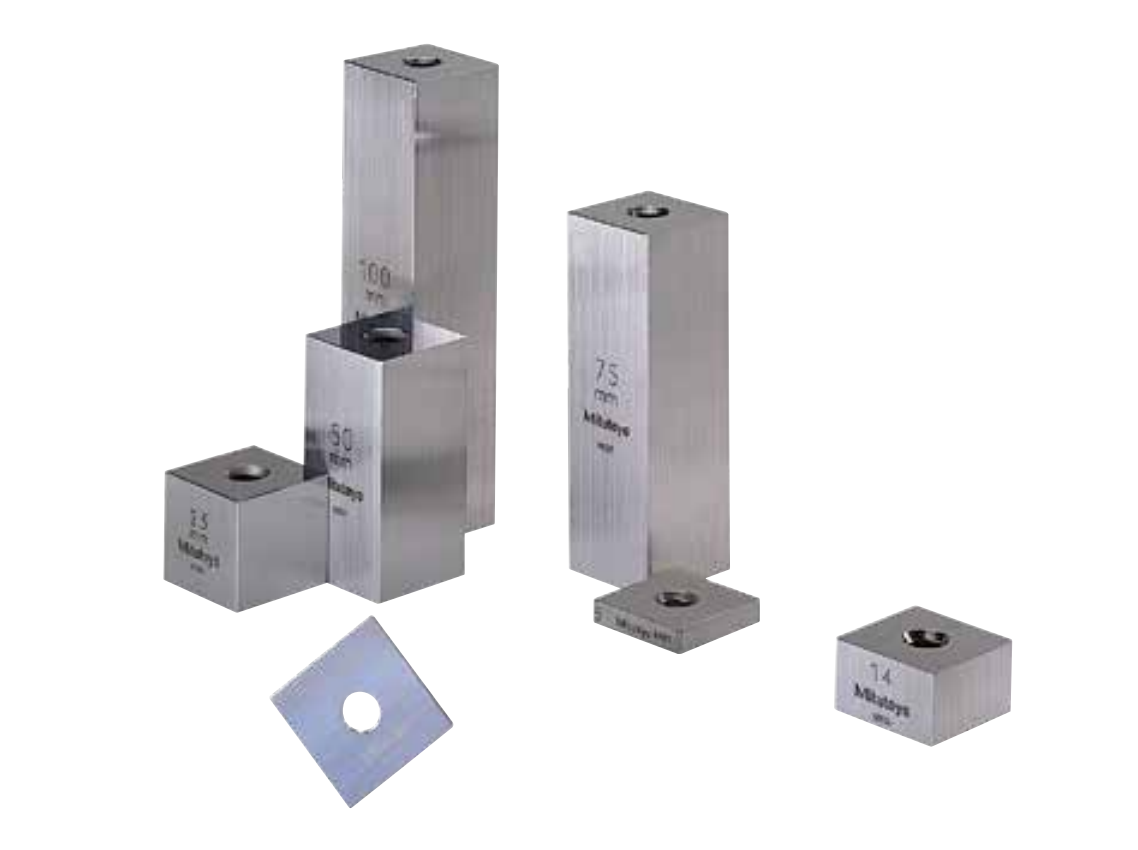

Jeu de cales rectangulaires

Caractéristiques des blocs de jauge Mitutoyo

Mitutoyo propose trois types de cales étalons de longueur : rectangulaires en acier, rectangulaires en céramique et carrées en acier. Des cales de protection ultra-dures, rectangulaires et carrées, en carbure de tungstène sont également disponibles. Les cales étalons de précision Mitutoyo se déclinent en différentes qualités pour répondre aux exigences variées en matière de conditions de travail, d’environnements et d’applications.

Précision

En tant que fabricant spécialisé dans les instruments de mesure de longueur de précision, Mitutoyo possède une accréditation de laboratoire d'étalonnage reconnue par le gouvernement japonais. Cela signifie que la précision de ses cales étalons est garantie par leur traçabilité au Centre de gestion des mesures de l'Institut national des sciences et technologies industrielles avancées (AIST) au Japon.

Propriété de l'essorage

Le rodage de précision est l'une des spécialités de Mitutoyo. Forte de plus d'un demi-siècle d'expérience dans le développement de techniques de rodage avancées, Mitutoyo garantit à ses cales étalons une planéité et une rugosité de surface exceptionnelles, assurant ainsi des propriétés d'essorage optimales.

Résistance à l'usure et stabilité dimensionnelle

Les cales étalons sont fabriquées en acier à haute teneur en carbone et en chrome, répondant à toutes les exigences en matière de propriétés des matériaux. Le traitement thermique de pointe de Mitutoyo pour les cales étalons en acier, qui repose sur des cycles de température répétés, garantit une résistance à l'usure optimale et une variation de longueur minimale au fil du temps.

Blocs de jauge en céramique

Les cales étalons en céramique, fabriquées à partir de matériaux céramiques présentant une excellente planéité de surface et grâce à la technologie de traitement ultra-précise de Mitutoyo, résolvent des problèmes que les cales étalons en acier ne peuvent pas résoudre.

1. résistance à la corrosion

   Aucune mesure anticorrosion n'est requise lors d'une manipulation normale (par exemple, le contact avec les doigts), ce qui simplifie la maintenance et le stockage.




2. Aucune bavure due à une mauvaise manipulation

   Grâce à leur grande dureté, les cales étalons en céramique sont peu sensibles aux rayures et résistent à la formation de bavures. Même en cas de bavure, celle-ci s'élimine facilement à l'aide d'une pierre à aiguiser en céramique d'aluminium (Ceraston ou pierre d'Arkansas).




3. Résistance à l'usure

   La résistance à l'usure des cales étalons en céramique est dix fois supérieure à celle des cales étalons en acier. (D'après une comparaison avec les produits similaires de Mitutoyo.)

■ Sélection du bloc de jauge

• Choisissez un jeu de cales étalons en fonction de la plage de mesure requise. Pour les grandes longueurs, utilisez un ou plusieurs jeux de cales étalons longs.




• Il est possible de sélectionner des cales étalons présentant le plus faible écart de graduation. Si le matériau de la pièce est sujet à l'usure, des cales de protection peuvent être ajoutées aux deux extrémités de la cale étalon et réutilisées.




• Si l'on choisit un jeu de cales étalons combinées de grande taille, on peut réduire le nombre de cales nécessaires pour une longueur donnée en utilisant différentes combinaisons. L'usure normale étant répartie sur un plus grand nombre de cales, la précision du jeu s'en trouve améliorée.




• Des jeux de cales étalons spécialement conçus pour le contrôle au micromètre et au pied à coulisse sont disponibles (voir page 01-11 pour plus de détails).




• Si une seule longueur est utilisée à plusieurs reprises, il est recommandé d'acheter des blocs de jauge individuels (voir pages 01-13, 01-14, 01-21 pour plus de détails).




• Des coffrets personnalisés, avec des combinaisons différentes des coffrets Mitutoyo standard, peuvent être commandés. Lors de votre commande, veuillez préciser si vous souhaitez un coffret de rangement. Pour les cales étalons conformes aux normes américaines ou autres, veuillez contacter Mitutoyo. En 2002, la norme fédérale américaine relative aux cales étalons a été remplacée par la norme ASME B89.1.9. Pour plus d'informations, veuillez contacter votre agence commerciale Mitutoyo locale.




• Les cales étalons de 2 mm, avec un pas minimum de 2 mm, sont plus faciles à manipuler que les cales étalons de 1 mm.




• Tous les blocs étalons Mitutoyo, qu'ils soient vendus en coffret ou individuellement, sont fournis avec un certificat d'étalonnage.




■ Notes et applications

En pratique, le tableau suivant peut être utilisé pour sélectionner la nuance du bloc étalon en fonction de l'application (selon DIN 861, JIS B 7506).

■ Combinaisons de blocs de jauge de construction

Gardez à l'esprit les points suivants lors de la construction de combinaisons de blocs de jauge :

1. Utilisez les blocs les plus épais possibles et le moins de blocs possible pour obtenir la longueur donnée.




2. Sélectionnez d'abord les blocs permettant de satisfaire l'exigence du plus petit chiffre, puis passez aux chiffres plus grands jusqu'à atteindre la longueur requise.




3. La partie entière de la longueur peut souvent être obtenue par différentes combinaisons. Pour minimiser l'usure, évitez d'utiliser systématiquement les mêmes blocs.




Exemples de combinaisons :

Longueur requise = 45,6785 mm

• Jeu de cales étalons de 1 mm




• 1,0005




• 1.008




• 1.17




• 17,5




• 25




• Total : 45,6785 mm




• Jeu de cales étalons de 2 mm




• 2.0005




• 2.008




• 2.17




• 14,5




• 25




• Total : 45,6785 mm




Remarque : Pour les méthodes d'essorage, reportez-vous au guide "Precision Measuring Tools Know-How" à la page 13-28.

Contenu de la page de droite :

⑥-① Propriétés supérieures du matériau des blocs de jauge en céramique

La différence de coefficient de dilatation thermique entre les cales d'étalonnage en céramique et en acier n'est que de 1,5 x 10⁻⁶/K

Le coefficient de dilatation thermique des cales étalons en céramique est très proche de celui des cales étalons en acier.

(Titre du graphique) :Différence de dimension mesurée (µm) lors de la mesure d'une pièce de 100 mm à différentes températures, en comparant les résultats de blocs de jauge de différents matériaux aux résultats de blocs de jauge en acier.

(Le graphique montre les courbes des blocs de céramique et de carbure en fonction de la température en °C)

Haute résistance aux chutes et aux chocs

Les cales étalons en céramique sont fabriquées dans l'un des matériaux céramiques les plus résistants. Elles sont très difficiles à casser en utilisation normale.

 Caractéristiques des blocs de jauge rectangulaires

1. Un serrage sécurisé est possible grâce au trou central.Après avoir tordu les cales d'étalonnage rectangulaires, celles-ci peuvent être fixées solidement à l'aide d'une barre de traction optionnelle passant par le trou central et d'un écrou.




2. Création simple d'une norme de hauteur.On peut facilement créer un étalon de hauteur de haute précision à l'aide d'accessoires tels que des enclumes plates et une base de cale étalon.




3. Création simple de dispositifs d'inspection dédiés.Des dispositifs dédiés à l'inspection répétée des instruments peuvent être créés simplement et facilement.




4. Large face de mesure avec une section transversale de [24,1 x 24,1 mm].Les cales étalons rectangulaires assurent un positionnement stable latéralement et longitudinalement, permettant diverses applications telles que le positionnement des outils de coupe, la mesure de l'angle d'une barre sinusoïdale, la mesure de la conicité des rouleaux et le contrôle de profondeur par micromètre.




 Blocs à grande portée et blocs à portée ultra-mince

Mitutoyo fournit également des cales étalons ultra-minces standard de 0,10 mm à 0,99 mm (par incréments de 0,01 mm) et des cales étalons longues jusqu'à 1000 mm de longueur.
